En End-Fed Half-Wave (EFHW) antenne for 80 meter-båndet er en populær antenne blant radioamatører fordi den er enkel, effektiv og krever kun én festepunkt. Den er tilpasset halvbølgelengden (ca. 80 meter for 80m-båndet). Her er en steg-for-steg forklaring på hvordan en EFHW-antenne blir laget og satt opp:
1. Konsept og komponenter
En EFHW-antenne består av:
- Antenneelementet: En lang, halvbølget ledning (ca. 40 meter for 80m-båndet).
- Unun-transformator (49:1 eller 64:1): For å tilpasse den høye impedansen (ca. 2.500–5.000 ohm) til 50 ohm for en standard coaxkabel.
- Coaxkabel: For å koble antennen til transceiveren din.
- Endefeste og isolatorer: For å feste antennen i én eller begge ender.
- Jording og/eller motvekt (valgfritt, men anbefalt).
2. Bygging av antennen
A. Kutt antenneelementet
- Beregn lengden ut fra formelen:
[
Lengde (i meter) = 300 / Frekvens (i MHz) \times 1/2
]
For 80 meter-båndet (3,5–3,8 MHz), er en halvbølge omtrent 40 meter. - Kutt en ledning (kobbertråd eller flertrådet wire) til 40 meter.
B. Bygg Unun-transformatoren (49:1)
- Materialer:
- En ferritkjerne (f.eks. FT240-43 eller FT240-52).
- Emaljert kobbertråd eller teflontrukket tråd (ca. 1 mm tykk).
- En SO-239-kontakt for coax-tilkobling.
- Krympestrømpe eller tape for isolering.
- Vikling av transformator:
- Lag 2 viklinger: En primærvikling (2 omdreininger) og en sekundærvikling (14 omdreininger) rundt ferritkjernen.
- Koble viklingene slik at forholdet blir 49:1. Dette reduserer høy impedans til ca. 50 ohm.
- Montering:
- Koble en terminal til antenneelementet og den andre til coaxkabelens senterleder.
- Jordingspunkt kobles til ferritkjernen.
C. Koble sammen komponentene
- Fest den 40 meter lange antenneledningen til transformatoren.
- Monter en isolator i enden av antenneledningen for å kunne feste den i et tre, mast eller lignende.
3. Oppsett av antennen

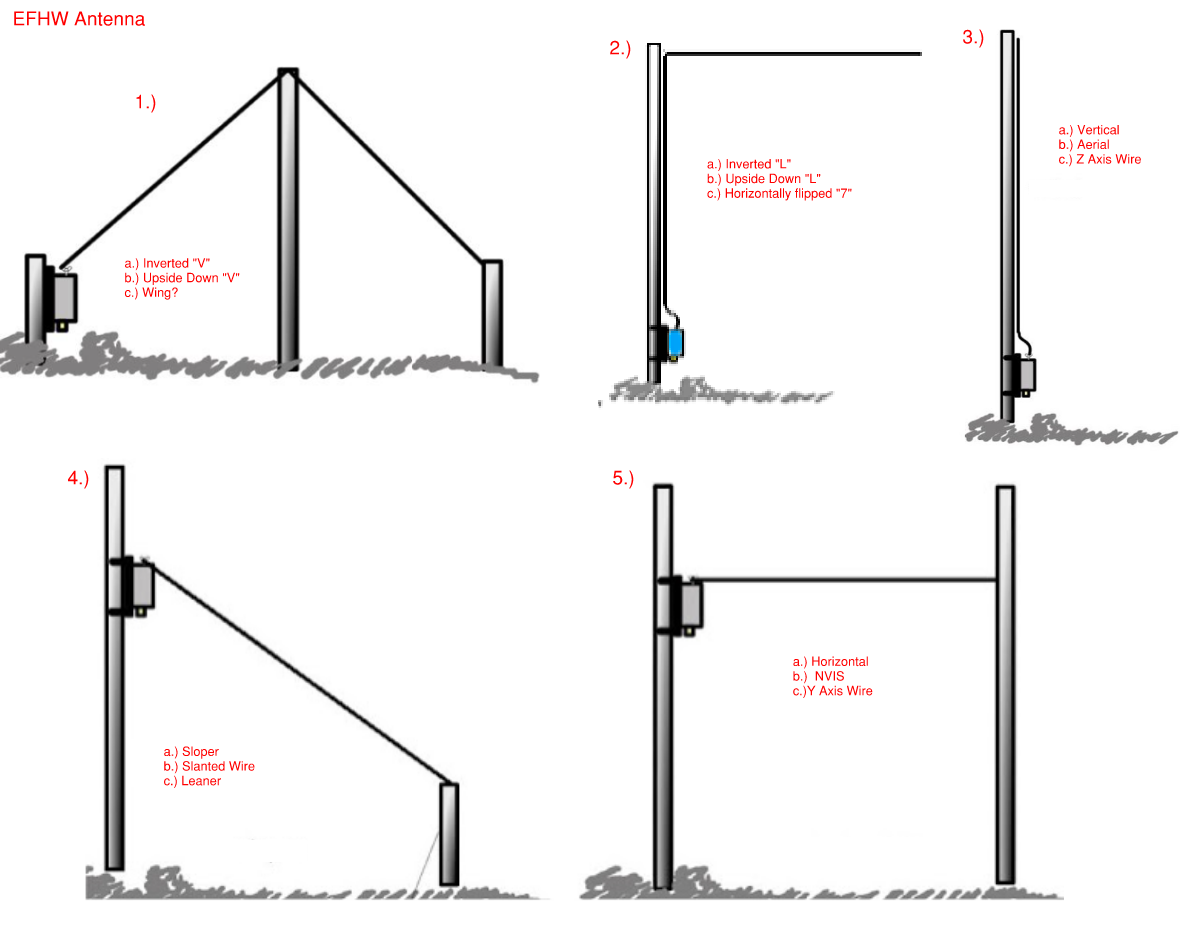

A. Horisontalt oppsett (mest vanlig)
- Fest den ene enden av antennen (transformatoren) lavt, nær bakkenivå.
- Strekk antenneledningen horisontalt så høyt som mulig (minst 5–10 meter opp) og fest den i et tre, mast eller annet festepunkt.
B. Sloper-oppsett (skråstilt)
- Fest transformatoren lavt og strekk antennen skrått opp mot et høyere punkt. Dette er ofte enklere der terrenget ikke tillater en horisontal strekking.
C. Vertikal eller invert-V (alternativer)
- EFHW-antennen kan også monteres vertikalt for bedre DX-kontakter eller som en invertert-V for mindre plassbehov.
4. Testing og justering
- Bruk en antenneanalysator for å sjekke SWR (Standing Wave Ratio) over 80m-båndet.
- Trim ledningen forsiktig for å få best resonans (lavest SWR).
- En liten «svans» av tråd kan legges til for å finjustere resonansen.
Fordeler med EFHW-antenne
- Enkel å bygge og krever minimalt med materiell.
- Krever bare én festepunkt (lett å sette opp).
- Effektiv for både lokal kommunikasjon og DX-forbindelser.
Med riktig oppsett og justering, vil en EFHW-antenne være en utmerket løsning for 80m-båndet.
Instruksjon for å lage transformatoren:
https://www.arrl.org/end-fed-half-wave-antenna-kit
